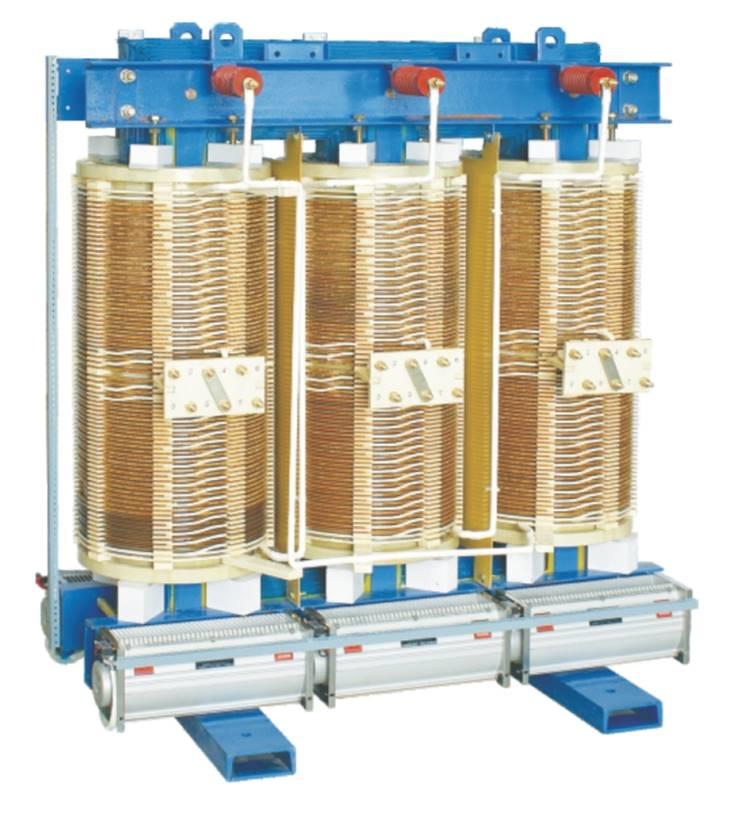

Трансформатор сухой ТС 630/10/0,4/IP00/D/Yн-11/Al с воздушно- барьерной изоляцией NOMEX UNITRAFO ®

 Трансформатор сухой ТС 630/10/0,4/IP00/D/Yн-11/Al с воздушно- барьерной изоляцией NOMEX UNITRAFO ®

Сухие трансформаторы с воздушно – барьерной изоляцией ( воздушно- барьерный монолит ) изготовленные по технологии NOMEX UNITRAFO ®

Производитель сухих трансформаторов ЭТК Электронмаш предлагает трансформаторы UNITRAFO ®  с открытой обмоткой и изоляцией NOMEX, изготовленной при помощи вакуум – пропиточных машин, мощностью от 100 до 3200 кВа с номинальным высшим напряжением 6 кВ, 6,3 кВ, 10 кВ, 10,5 кВ, номинальным низшим напряжением: 0,4 и 0,69 кВ, классом нагревостойкости изоляции H(180°C) и схемой соединения обмоток D/Yn-11; Y/Yn-0; Y/D-11; Yn/D-11; D/D-0. Полный комплекс работ по проектированию, монтажу и пусконаладке электрооборудования.

Гарантийные обязательства 60 месяцев с момента передачи товара покупателю.

Типовая комплектация трансформатора ТС 630 ква 10 / 0,4:

• Вентиляторы
• Русифицированным реле контроля температуры BWDK +4  датчика РТ100 (3 датчика на катушки + 1 датчик на сердечник).

  . Выполняет роль шкафа тепловой защиты. Работает в трех режимах: при температуре обмоток +-100 °C включаются вентиляторы; при температуре обмоток +-130 °C издает звуковой сигнал (пищит); при температуре обмоток 150 °C он отключает трансформаторы. (Руководство прилагается)
• Паспорт на трансформатор (с заключением ОТК)
• Руководство пользователя трансформатором
• Транспортные колёса – ролики

В зависимости от мощности и веса трансформатора в комплект поставки по умолчанию входят транспортные съемные колеса- ролики.

Характеристики трансформатора сухого ТС 630/10/0,4/IP00/D/Yн-11/NOMEX UNITRAFO ®

• Вид трансформатора: Трехфазный
• Номинальная мощность: 630 кВА
• Номинальное высшее напряжение: 10 кв
• Номинальное низшее напряжение: 0.4кв
• Класс нагревостойкости изоляции: воздушно – барьерная Nomex Н (180°C)
• Класс пожаробезопасности: F1
• Степень зашиты кожуха (корпус): IP00
• Схема и группа соединения обмоток: D/Yн-11
• Материал обмотки: Алюминий
• Потери ХХ ± 15%: 1340
• Потери КЗ, при 120°C ± 15%, Вт: 6290
• Ток, %: 0,85
• Напряжение короткого замыкания UКЗ, %: 4
• Переключение без возбуждения (ПБВ) : ±5% ±2х2,5%
• Уровень шума LPA, ДB(A): 47
• Вес трансформатора: 1600 кг
• Габаритные размеры трансформатора:1500*880*1310
• Колея колес или опор: 660*820

Чертеж сухого трансформатора ТС 630 ква 10/0,4:

Не входит в комплект поставки, но поставляется за отдельную плату:

1. Монтаж и пусконаладка;
2. Комплект виброопор.

Срок готовности к отгрузке со склада поставщика (г.Барнаул или г.Москва):

45-60 календарных дней

Условия оплаты:

Авансовый платеж в размере 50% от общей стоимости оборудования, указанного в спецификации в течение 5и календарных дней с даты выставления счета. Заключительный платеж в размере 50% от общей стоимости оборудования в течение 5и календарных дней с даты отправки уведомления о готовности товара к отгрузке. Возможны иные условия от которых зависит конечная стоимость оборудования. Например при авансовом платеже в 80% стоимость оборудования будет ниже. Для дилеров — особые условия.

Доставка:

Самовывоз силами покупателя или доставка силами поставщика за отдельную плату. Для дилеров – особые условия. Транспортная упаковка обеспечивает сохранность груза на протяжении всего процесса транспортировки.

1. Применяемая технология изоляции обмоток обеспечивает отсутствие частичных разрядов и трещин в изоляции в течении всего срока службы трансформатора – уровень изоляции остается постоянным и не меняется со временем.
2. Изготовленные из ленты обмотки низкого напряжения с изоляцией, нанесенной под вакуумом, и фарфоровыми опорными изоляторами, способны выдерживать короткие замыкания.
3. Трансформаторы огнестойкие, не выделяют токсичных газов при воздействии жара и пламени, не поддерживают горение.
4. Класс нагревостойкости изоляции NOMEX – Н (180°C )
5. Изоляция обмотки, изготовленная из провода ( не из фольги!), эффективно охлаждается естественным путем и имеет высокие перегрузочные способности: 120% в течении длительного времени и 140% - в пределах трех часов. Изоляция эластична, сохраняет свои свойства в течении всего срока службы и имеет широкий температурный диапазон от -50°C до +50°C
6. Материал обмотки: Электротехническая кремнистая анизотропная сталь не российского производства

Таблица №1: номенклатура и технические характеристики трансформаторов c воздушно -барьерной изоляцией Nomex с алюминиевыми обмотками:

Таблица №2: номенклатура и технические характеристики трансформаторов c воздушно -барьерной изоляцией Nomex с медными обмотками:

Таблица №3: Логистические параметры и габаритные размеры трансформаторов c воздушно -барьерной изоляцией Nomex с алюминиевыми обмотками:

Таблица №4: Логистические параметры и габаритные размеры трансформаторов c воздушно -барьерной изоляцией Nomex с медными обмотками

Присоединительные размеры вводов НН:

Условия эксплуатации трансформаторов с воздушно – барьерной изоляцией NOMEX UNITRAFO ®:

1. Согласно ГОСТ 15150-69 «Климатические условия размещения»
2. Высота над уровнем моря – до 1000 м.
3. Возможно изготовление специальных исполнений по запросу.

Протоколы испытаний, сертификаты и декларации:

ООО “ЭТК Электронмаш» обладает всей необходимой сертификацией. Это делает “ЭТК Электронмаш» не просто производителем электротехнического оборудования, а надежным и высококвалифицированным партнером для проектов любого масштаба. Сертификаты компании являются не только гарантией качества, но и позволяют успешно участвовать в любых тендерах где требуются сухие трансформаторы.

Декларация о соответствии ЭТК “Электронмаш”. Наша компания предоставляет декларацию о соответствии для всех наших сухих трансформаторов. Декларация содержит информацию о технических характеристиках продукции и подтверждает их соответствие требованиям законодательства и стандартов.

Сертификаты ISO. Все наши сухие трансформаторы обладают необходимыми сертификатами, которые подтверждают их безопасность и качество. Мы предоставляем сертификаты ISO, ГОСТ, пожарной безопасности и сейсмостойкости, чтобы гарантировать, что наши продукты соответствуют всем требованиям и стандартам.

Сертификат ГОСТ Р

ГОСТ 12.2.007.2.-75 «Система стандартов безопасности труда. Трансформаторы силовые и реакторы электрические. Требования безопасности». ГОСТ 12.2.024.-87 «Система стандартов безопасности труда. Шум. Трансформаторы силовые масляные. Нормы и методы контроля.» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электротехнической прочности изоляции» п.4.14, ГОСТ Р 54827-2011

Сертификат пожарной безопасности ГОСТ 12.1004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования». ГОСТ IEC 60695-10-2013 «Испытания на пожаропрочность. Часть10-2. Чрезмерный нагрев. Испытания давлением шарика. ГОСТ 27483-87 (МЭК 695-2-1-80) «Испытания на пожаропрочность. Методы испытаний. Испытания нагретой проволокой.»

Сертификат сейсмостойкости ГОСТ 30546.1-98, СП14.13330.2018 в части стойкости к сейсмическим воздействиям до 9 баллов включительно по шкале MSK-64

Протокол испытаний по ГОСТ 12.2.007.2-75, ГОСТ 14254-2015, ГОСТ Р 54419-2011, ГОСТ Р 54827-2011. Мы предоставляем протоколы испытаний для всех наших сухих трансформаторов, которые подтверждают их выполнение всех необходимых испытаний на безопасность, надежность и качество.

Протокол испытаний по ГОСТ 12.1004-91; ГОСТ IEC 60695-10-2-2013; ГОСТ 27483-87 пожаробезопасность:

Протокол испытаний по ГОСТ 15150-69 климатическое исполнение

Протокол испытаний сейсмостойкости

У нас вы сможете найти широкий ассортимент сухих трансформаторов с воздушно – барьерной изоляцией ( воздушно- барьерный монолит ) NOMEX UNITRAFO ®, которые отличаются высоким качеством и надежностью. Мы гордимся тем, что наши трансформаторы мы производим с использованием современных технологий и высококачественных материалов, что позволяет им эффективно работать в различных условиях.

Преимущества трансформаторов с воздушно – барьерной изоляцией (воздушно- барьерный монолит) NOMEX от производителя ЭТК Электронмаш:

Сухие трансформаторы с открытой обмоткой и изоляцией NOMEX обладают такими преимуществами как:

• Безопасность;
• Надежность;
• Энергоэффективность;
• Огнестойскость;
• Взрывостойкость;
• Легкость в обслуживании.

Трансформаторы имеют низкие уровни частичных разрядов, потерь холостого хода и короткого замыкания, шума. Способны работать в условиях повышенной влажности, например, метрополитен, близость источников грунтовых вод, влажный климат. Так же предназначены для зон, где требуется высокая пожаробезопасность и высокая перегрузочная способность – шахты, аэропорты, вокзалы, торговые центы, больницы, промышленные предприятия.

Для того, чтобы купить сухой трансформатор с воздушно – барьерной изоляцией  (воздушно -барьерный монолит) NOMEX UNITRAFO ® заполните опросный лист и наши специалисты подберут вам необходимое оборудование.
