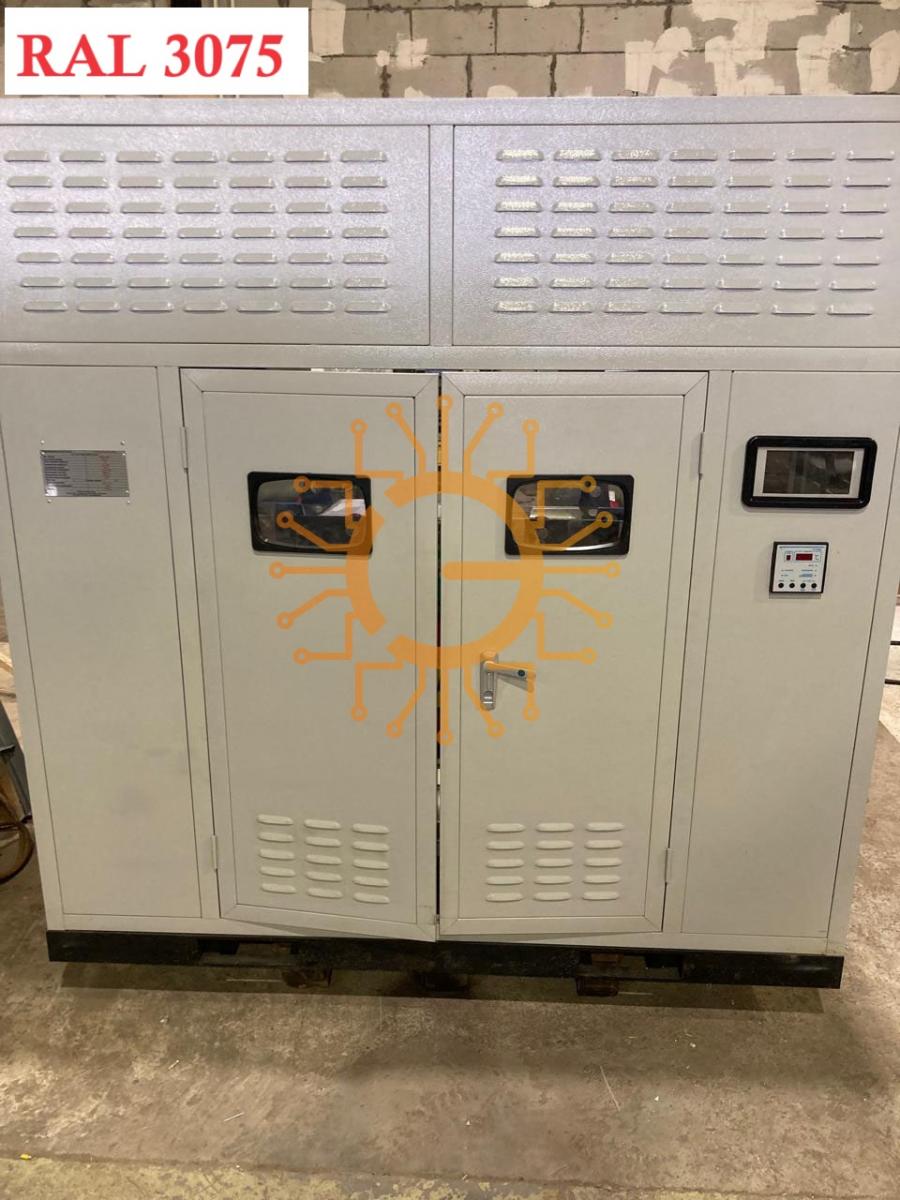

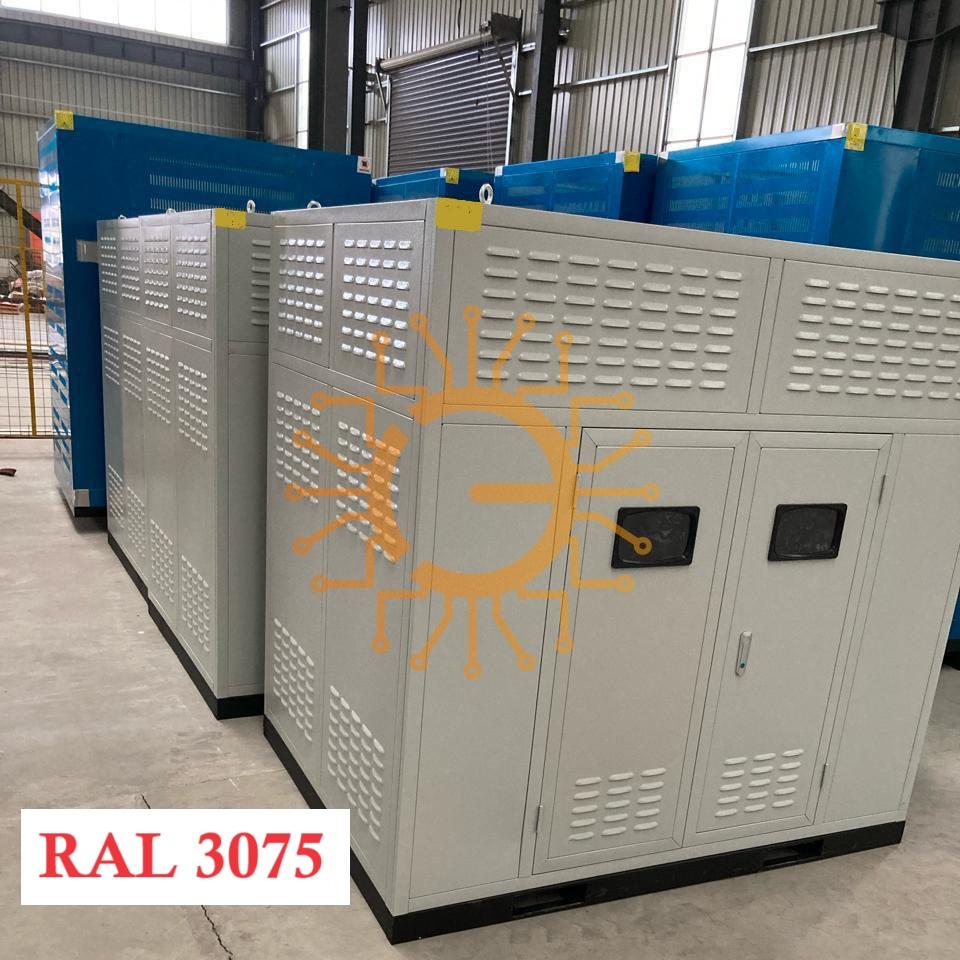

Трансформатор сухой ТСЗЛ 1600/10/0,4/IP21/D/Yн-11/Н/Al

Типовая комплектация трансформаторов ТСЗЛ 1600 ква 10 / 0,4 UNITRAFO ®:

•Трансформатор
•Транспортные колёса - ролики
•Вентиляторы 6 шт.
•Реле контроля температуры BWDK5702 +4  датчика РТ100 (3 датчика на катушки + 1 датчик на сердечник). Выполняет роль шкафа тепловой защиты. Работает в трех режимах: при температуре обмоток +-100 °C включаются вентиляторы; при температуре обмоток +-130 °C издает звуковой сигнал (пищит); при температуре обмоток 150 °C он отключает трансформаторы. (Руководство прилагается)
•Паспорт на трансформатор (с заключением ОТК)
•Руководство пользователя трансформатором
•Гарантийные обязательства 60 месяцев с момента передачи товара покупателю.

Чертеж сухого трансформатора ТСЗЛ 1600 ква 10 / 0,4

Характеристики сухого трансформатора ТСЗЛ 1600 ква 10 0,4

•Бренд: UNITRAFO ®
•Тип:  ТСЗЛ (трехфазный, сухого типа, защищенный  с литой изоляцией); с полноценной воздушно-барьерной изоляцией типа Nomex® - на заказ
•Концепция конструкции:  Стержневой
•Назначение трансформаторов (тип нагрузки): Cтандартный
•Вид трансформатора: Понижающий
•Номинальная мощность, кВа:  1600
•Материал проводников обмоток:  Алюминий
•Степень защиты кожуха (корпус):  IP21
•Номинальное напряжение на стороне ВН, кВ:  10
•Номинальное напряжение на стороне НН, кВ:  0,4
•Напряжение короткого замыкания Uкз(%) ± 10%: 6
•Потери холостого хода ± 15%, Вт:  2450
•Потери короткого замыкания 75°C ± 10%, Вт:  11730
•Ток lхх, % ±30%: 1,1
•Уровень шума дB(A): менее 70
•Охлаждение:  Естественное (AN/AF). Вентиляторы входят в комплект поставки. Но активное охлаждение включается в момент, когда температура трансформатора достигает 100С°. Поэтому вентиляторы не работают на износ 24/7.
•Класс нагревостойкости изоляции: F(155°C); (класс H-180°C) – на заказ)
•Класс пожаробезопасности: F1
•Частота питающей сети, Гц:  50
•Климатическое исполнение:  УЗ (или УХЛ3)
•Схема и группа соединения обмоток: D/Yn-11
•Переключение без возбуждения (ПБВ), %: ±2х2,5
•Высота установки над уровнем моря, м: До 1000
•Габариты трансформатора в кожухе (мм):  1750*1400*1900 (2200)
•Вес трансформатора в кожухе ± 10%, кг:  3305
•Колея колес (или опор), мм:  820*950
•Тип вывода ВН, НН:  шина ( см. фото ниже)

•Способ соединения: шина с шиной; либо кабель с шиной (см. фото ниже)

*Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора независимой лабораторией и после его готовности.

• Исполнение вводов ВН: Кабель, сверху кожуха
• Исполнение вводов НН: Шина, снизу кожуха

Либо на заказ изготовим боковые вводы. См ниже эскиз.

*Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора независимой лабораторией и после его готовности.

Не входит в комплект поставки, но поставляется за отдельную плату:

1. Комплект виброопор.

2. Монтаж и пусконаладка.

Силовые трансформаторы сухого типа с литой изоляцией ТСЗЛ имеют стандартизированные технические и эксплуатационные параметры в соответствии с ГОСТ Р 52719 – 2007 (МЭК/IEC). Данный тип трансформатора выпускается в защитном корпусе (кожухе). Аббревиатура ТСЗЛ трансформатора расшифровывается как:
- Трансформатор трехфазный,
- Трансформатор сухой, защищенный
- Трансформатор с литой изоляцией, изготовленной по технологии вакуумного литья.

Протоколы испытаний, сертификаты и декларации на сухие трансформаторы

ООО ЭТК Электронмаш обладает всей необходимой сертификацией. Это делает ЭТК Электронмаш не просто производителем электротехнического оборудования, а надежным и высококвалифицированным партнером для проектов любого масштаба. Сертификаты компании являются не только гарантией качества, но и позволяют успешно участвовать в любых тендерах где требуются сухие трансформаторы.
•Декларация о соответствии ЭТК Электронмаш. Наша компания предоставляет декларацию о соответствии для всех наших сухих трансформаторов. Декларация содержит информацию о технических характеристиках продукции и подтверждает их соответствие требованиям законодательства и стандартов.
•Сертификаты ISO. Все наши сухие трансформаторы обладают необходимыми сертификатами, которые подтверждают их безопасность и качество. Мы предоставляем сертификаты ISO, ГОСТ, пожарной безопасности и сейсмостойкости, чтобы гарантировать, что наши продукты соответствуют всем требованиям и стандартам.
•Сертификат ГОСТ Р
•ГОСТ 12.2.007.2.-75 «Система стандартов безопасности труда. Трансформаторы силовые и реакторы электрические. Требования безопасности».
•ГОСТ 12.2.024.-87 «Система стандартов безопасности труда. Шум. Трансформаторы силовые масляные. Нормы и методы контроля.»
•ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электротехнической прочности изоляции» п.4.14, ГОСТ Р 54827-2011
•Сертификат пожарной безопасности ГОСТ 12.1004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования». ГОСТ IEC 60695-10-2013 «Испытания на пожаропрочность. Часть10-2. Чрезмерный нагрев. Испытания давлением шарика. ГОСТ 27483-87 (МЭК 695-2-1-80) «Испытания на пожаропрочность. Методы испытаний. Испытания нагретой проволокой.»
•Сертификат сейсмостойкости ГОСТ 30546.1-98, СП14.13330.2018 в части стойкости к сейсмическим воздействиям до 9 баллов включительно по шкале MSK-64
•Протокол испытаний по ГОСТ 12.2.007.2-75, ГОСТ 14254-2015, ГОСТ Р 54419-2011, ГОСТ Р 54827-2011.Мы предоставляем протоколы испытаний для всех наших сухих трансформаторов, которые подтверждают их выполнение всех необходимых испытаний на безопасность, надежность и качество.
•Протокол испытаний по ГОСТ 12.1004-91; ГОСТ IEC 60695-10-2-2013; ГОСТ 27483-87 пожаробезопасность
•Протокол испытаний по ГОСТ 15150-69 климатическое исполнение
•Протокол испытаний сейсмостойкости

Уникальность технологий сухого трансформатора и преимущества сухих трансформаторов:

Пожаробезопасность – пожалуй первое преимущество сухих трансформаторов. Намотка трансформатора изолируется эпоксидной смолой, кварцевым порошком и другими наполнителями. Тип изоляции относится к классу F(155ºC).
Сердечник трансформатора (магнитопровод) изготавливается из специальной тонколистовой трансформаторной стали. Магнитопроводы собственного производства изготавливаются из аморфной стали. Этот тип магнитопровода в настоящее время имеет самые низкие в мире потери холостого хода p0. Использование аморфных сплавов также означает, что потери в аморфных трансформаторах в среднем в четыре раза ниже, чем в стандартных трансформаторах с сердечником из холоднокатаной стали. Поэтому затраты на электроэнергию также в четыре раза ниже, когда трансформатор находится под напряжением, даже при отсутствии нагрузки.

К дополнительным преимуществам снижения "потерь железа" относятся уменьшение шума, издаваемого трансформатором, и снижение температуры нагрева трансформатора.
К преимуществам сухих трансформаторов перед масляными можно отнести низкую «стоимость владения». Иными словами, низкие затраты в период его эксплуатации. Не требуется оплата лабораторных испытаний трансформаторного масла. Нет необходимости затрат на покупку трансформаторного масла и его замену. А во избежание «человеческого фактора» масляные трансформаторы требуют четкого соблюдения регламентных работ, связанных с обслуживанием трансформатора.
Поэтому с точки зрения экономической целесообразности, сухие трансформаторы имеют преимущества. В результате, в процессе эксплуатации, высокая стоимость сухого трансформатора окупает себя.

Область применения сухих трансформаторов и общие характеристики.

Трехфазные сухие трансформаторы из литой смолы используются для понижения напряжения в энергосистемах, системах электроснабжения потребителей и промышленных подстанциях. Данная модель используется в качестве понижающего трансформатора тока.
Может применятся для сборки КТП а так же в качестве трансформатора подстанции где требуется высокий уровень пожарной безопасности.

Сухой трехфазный трансформатор тсзл предназначен для эксплуатации как внутри цеха, так и снаружи - на открытом воздухе. Область применения этой модели - в качестве трансформатора для завода или станков промышленного предприятия, для транспорта, для передачи тока. ГОСТ 14254-2015 на сухие трансформаторы определяет степень защиты, обеспечиваемой оболочками (защитным кожухом). ГОСТ 15150-69 на сухие трансформаторы регламентирует исполнение для различных климатических районов.
В зависимости от условий эксплуатации степень защиты для обычных внутрицеховых подстанций достаточна IP20-IP31. А для наружной эксплуатации трансформатора требуется кожух степенью защиты IP44-IP54 с микроклиматом.

Устройство сухих трансформаторов с литой изоляцией:

Трансформатор сухой ТСЗЛ конструктивно состоит из закрепленного на остове (раме-основании) стержневого магнитопровода, на который устанавливаются обмотки низкого и высокого напряжения и другие элементы. Магнитопровод трансформатора изготавливается из тонких листов специальной холоднокатанной кремнийорганической стали с междулистовой изоляцией, замыкается сверху ярмом с использованием шихтовки «step-lap» и стягивается прессующими балками.

При изготовлении магнитопроводов трансформатора используется специальное покрытие для предотвращения коррозии. Рама помещается на основание, приспособленное под установку съемных колес-роликов для перемещения трансформатора по полу до места установки (при длительной транспортировке и перевозке колеса снимаются). Основание и балки имеют проушины для перемещения и транспортировки, а также для закрепления трансформатора в месте установки. На балках также предусмотрены конструктивные элементы для подключения заземления, установки КИПиА и других элементов согласно назначению трансформатора: вентиляторов, изоляторов, шинных и кабельных отводов и т.д.

Технологические особенности сухих трансформаторов с литой изоляцией

Технология вакуумного литья позволяет получить изоляцию намоток требуемого качества. Этот вид изоляции успешно применяется в производстве высоковольтного оборудования уже несколько десятилетий. Однако разные производители используют этот метод практически одинаково, но с небольшими отличиями. Например, термины в названии типа: «геафоль», «cast resin», «литье в вакууме», «изоляция из эпоксидной литьевой смолы», «термореактивный компаунд» подразумевают одинаковую по своей сути технологию. Устройство сухих трансформаторов изображено на чертежах, с которыми наш заказчик может ознакомиться.

Качество и надежность сухих трансформаторов ТС(З)Л  UNITRAFO ® :

Перегрузочная способность трансформатора зависит от его конструкции, внешней температуры, первичной нагрузки. Максимально допустимые перегрузки трансформатора и их длительность должны соответствовать графикам, приведенным ниже.

Первичная нагрузка в % от номинала + увеличение нагрузки до номинала + перегрузка в % сверх номинала. (Например, при нагрузке 50% увеличилась нагрузка сверх номинала на 40% соответственно допустимое время работы трансформатора 33 минуты).

Трансформаторы ТС(З)Л имеют уровень частичных разрядов 5-10 пКл (пикоКулон) - это ключевой показатель надежности литой изоляции. Различные наполнители в смоле служат для уравнивания температурных коэффициентов расширения проводников обмоток и изоляции. А так же увеличивают механическую прочность и стойкость к воздействиям влаги, температуры и других факторов. Даже наличие конденсата или агрессивных взвесей в воздухе (соли, газы, пыль) не влияет на работоспособность обмоток трансформаторов ТС(З)Л.

Стойкость к динамическим воздействиям (толчки, броски по току, перегрузки) достигается применением, наряду с транспозицией витков, метода армирования намоток стекловолокном. При этом не имеет значения, какой материал применяется при изготовлении трансформаторов ТС(З)Л: все намотки имеют изоляцию с нагревостойкостью до 155˚С, то есть класс изоляции F в общепринятой терминологии. Обмотки имеют вентиляционные каналы, рассчитанные согласно предполагаемым режимам эксплуатации, что позволяет эффективно отводить из обмоток возникающее при работе тепло.
Универсальный изоляционный компаунд позволяет производить трансформаторы с обмотками изоляции класса Н(180˚С) в том же габарите и в том же конструктиве, как и трансформаторы с обмотками класса F(155˚С).

Защита трансформаторного оборудования, предусмотренная производителем основана на использовании современного электротехнического оборудования. Для подавления гармоник тока и напряжения в электрических сетях с нагрузками, имеющими нелинейные характеристики, используются фильтры динамической компенсации и фильтры тонкой нейтрали. А именно: частотно-регулируемые провода, тиристорные преобразователи, мощные выпрямители, источники бесперебойного питания (ИБП/UPS), выпрямители, диодные мосты и энергосберегающие лампы.

Опциональная (индивидуальная) комплектация:

Вы можем заказать трансформаторы по вашим спецификациям и чертежам. Трансформаторы могут быть изготовлены на заказ в соответствии со спецификациями и чертежами заказчика.
В зависимости от мощности и назначения трансформаторов ТСЗЛ, обмотки могут быть изготовлены из медных или алюминиевых проводников: применяется фольга или профилированный провод в зависимости от мощности и назначения.
Технология производства трансформаторов постоянно совершенствуется. Качество трансформаторов соответствует ГОСТ. Параметры оборудования позволяют выпускать высококачественную продукцию с высокой степенью надежности, которая в несколько раз превышает требования ГОСТа.

Расшифровка условного обозначения названия трансфораматора
