Трансформатор сухой ТСЛ 400/10/0,4/IP00/D/Yн-11/Cu

Информация
Код товара: 24-320DYВМ
1 640 000 ₽ / шт
В наличии
Внимание! Компания является плательщиком НДС
Характеристики
Производитель
ЭТК ЭЛЕКТРОНМАШ
Тип
Силовой трансформатор
Вид
Трехфазные
Концепция конструкции
Стержневые
Охлаждение
Воздушное
Тип по назначению
Понижающий
Номинальная мощность
400 кВа
Номинальное высшее напряжение
10 кВ ВН
Номинальное низшее напряжение
0.4 кВ НН
Степень защиты кожуха (корпус)
IP00 без кожуха
Схема и группа соединения обмоток
D/Yн-11 (треугольник / звезда)
Расположение вводов трансформатора
Верхнее
Материал обмотки
Медь
Вид трансформатора
Трехфазный
Описание
Производитель сухих трансформаторов ЭТК Электронмаш предлагает трансформаторы типа ТСЛ и ТСЗЛ. Полный комплекс работ по проектированию, монтажу и пусконаладке электрооборудования.

Трансформатор сухой ТСЛ 400/10/0,4/IP00/D/Yн-11/Cu

Трансформатор сухой ТСЛ с литой изоляцией и медной обмоткой.

Купить силовой сухой трансформатор вы можете у производителя. Трехфазные сухие трансформаторы имеются в наличии и на заказ.

Типовая комплектация трансформаторов ТСЛ 400 ква:

  • Трансформатор
  • Транспортные колёса - ролики
  • Паспорт на трансформатор
  • Сертификат сейсмостойкости (до 9 баллов)
  • Сертификат соответствия ГОСТ Р12.1.004-91 "Система стандартов безопасности труда. Пожарная безопасность»
  • Протокол испытаний независимой лаборатории на соответствие товара заявленным характеристикам
  • Гарантийные обязательства 60 месяцев с момента передачи товара покупателю.

Характеристики сухого трансформатора ТСЛ 400

Силовые трансформаторы сухого типа с литой изоляцией ТСЛ имеют стандартизированные технические и эксплуатационные параметры в соответствии с ГОСТ Р 52719 – 2007 (МЭК/IEC). Данный тип трансформатора выпускается в защитном корпусе (кожухе). Аббревиатура ТСЛ трансформатора расшифровывается как:
- Трансформатор трехфазный,
- Трансформатор сухой,
- Трансформатор с литой изоляцией, изготовленной по технологии вакуумного литья.

Технические характеристики сухих трансформаторов 100 ква - 4000 ква (таблица)

Габариты и вес сухих трансформаторов (таблица)

Уникальность технологий сухого трансформатора и преимущества сухих трансформаторов:

Пожаробезопасность – пожалуй первое преимущество сухих трансформаторов. Намотка трансформатора изолируется эпоксидной смолой, кварцевым порошком и другими наполнителями. Тип изоляции относится к классу F(155ºC).

Сердечник трансформатора (магнитопровод) изготавливается из специальной тонколистовой трансформаторной стали. Магнитопроводы собственного производства изготавливаются из аморфной стали. Этот тип магнитопровода в настоящее время имеет самые низкие в мире потери холостого хода p0. Использование аморфных сплавов также означает, что потери в аморфных трансформаторах в среднем в четыре раза ниже, чем в стандартных трансформаторах с сердечником из холоднокатаной стали. Поэтому затраты на электроэнергию также в четыре раза ниже, когда трансформатор находится под напряжением, даже при отсутствии нагрузки.
К дополнительным преимуществам снижения "потерь железа" относятся уменьшение шума, издаваемого трансформатором, и снижение температуры нагрева трансформатора.

К преимуществам сухих трансформаторов перед масляными можно отнести низкую «стоимость владения». Иными словами, низкие затраты в период его эксплуатации. Не требуется оплата лабораторных испытаний трансформаторного масла. Нет необходимости затрат на покупку трансформаторного масла и его замену. А во избежание «человеческого фактора» масляные трансформаторы требуют четкого соблюдения регламентных работ, связанных с обслуживанием трансформатора.
Поэтому с точки зрения экономической целесообразности, сухие трансформаторы имеют преимущества. В результате, в процессе эксплуатации, высокая стоимость сухого трансформатора окупает себя.

Область применения сухих трансформаторов и общие характеристики.

Трехфазные сухие трансформаторы из литой смолы используются для понижения напряжения в энергосистемах, системах электроснабжения потребителей и промышленных подстанциях. Данная модель используется в качестве понижающего трансформатора тока. Может применятся для сборки КТП а так же в качестве трансформатора подстанции где требуется высокий уровень пожарной безопасности. Сухой трехфазный трансформатор ТСЛ с литой изоляцией предназначен для эксплуатации как внутри цеха. ГОСТ 15150-69 на сухие трансформаторы регламентирует исполнение для различных климатических районов. Степень защиты трансформатора IP00 - относит его к трансформатору для эксплуатации внутри обычных подстанций.

Устройство сухих трансформаторов с литой изоляцией:

Трансформатор сухой ТСЛ конструктивно состоит из закрепленного на остове (раме-основании) стержневого магнитопровода, на который устанавливаются обмотки низкого и высокого напряжения и другие элементы. Магнитопровод трансформатора изготавливается из тонких листов специальной холоднокатанной кремнийорганической стали с междулистовой изоляцией, замыкается сверху ярмом с использованием шихтовки «step-lap» и стягивается прессующими балками. При изготовлении магнитопроводов трансформатора используется специальное покрытие для предотвращения коррозии. Рама помещается на основание, приспособленное под установку съемных колес-роликов для перемещения трансформатора по полу до места установки (при длительной транспортировке и перевозке колеса снимаются). Основание и балки имеют проушины для перемещения и транспортировки, а также для закрепления трансформатора в месте установки. На балках также предусмотрены конструктивные элементы для подключения заземления, установки КИПиА и других элементов согласно назначению трансформатора: вентиляторов, изоляторов, шинных и кабельных отводов и т.д.

Технологические особенности сухих трансформаторов с литой изоляцией

Технология вакуумного литья позволяет получить изоляцию намоток требуемого качества. Этот вид изоляции успешно применяется в производстве высоковольтного оборудования уже несколько десятилетий. Однако разные производители используют этот метод практически одинаково, но с небольшими отличиями. Например, термины в названии типа: «геафоль», «cast resin», «литье в вакууме», «изоляция из эпоксидной литьевой смолы», «термореактивный компаунд» подразумевают одинаковую по своей сути технологию. Устройство сухих трансформаторов изображено на чертежах, с которыми наш заказчик может ознакомиться.

Качество и надежность сухих трансформаторов ТС(З)Л:

Трансформаторы ТСЛ имеют уровень частичных разрядов 5-10 пКл (пикоКулон) - это ключевой показатель надежности литой изоляции. Различные наполнители в смоле служат для уравнивания температурных коэффициентов расширения проводников обмоток и изоляции. А так же увеличивают механическую прочность и стойкость к воздействиям влаги, температуры и других факторов. Даже наличие конденсата или агрессивных взвесей в воздухе (соли, газы, пыль) не влияет на работоспособность обмоток трансформаторов ТСЛ.
Стойкость к динамическим воздействиям (толчки, броски по току, перегрузки) достигается применением, наряду с транспозицией витков, метода армирования намоток стекловолокном. При этом не имеет значения, какой материал применяется при изготовлении трансформаторов ТСЛ: все намотки имеют изоляцию с нагревостойкостью до 155˚С, то есть класс изоляции F в общепринятой терминологии. Обмотки имеют вентиляционные каналы, рассчитанные согласно предполагаемым режимам эксплуатации, что позволяет эффективно отводить из обмоток возникающее при работе тепло.
Универсальный изоляционный компаунд позволяет производить трансформаторы с обмотками изоляции класса Н(180˚С) в том же габарите и в том же конструктиве, как и трансформаторы с обмотками класса F(155˚С).
Защита трансформаторного оборудования, предусмотренная производителем основана на использовании современного электротехнического оборудования. Для подавления гармоник тока и напряжения в электрических сетях с нагрузками, имеющими нелинейные характеристики, используются фильтры динамической компенсации и фильтры тонкой нейтрали. А именно: частотно-регулируемые провода, тиристорные преобразователи, мощные выпрямители, источники бесперебойного питания (ИБП/UPS), выпрямители, диодные мосты и энергосберегающие лампы.

Опциональная (индивидуальная) комплектация:

Вы можем заказать трансформаторы по вашим спецификациям и чертежам. Трансформаторы могут быть изготовлены на заказ в соответствии со спецификациями и чертежами заказчика.
В зависимости от мощности и назначения трансформаторов ТСЛ, обмотки могут быть изготовлены из медных или алюминиевых проводников: применяется фольга или профилированный провод в зависимости от мощности и назначения.
Технология производства трансформаторов постоянно совершенствуется. Качество трансформаторов соответствует ГОСТ. Параметры оборудования позволяют выпускать высококачественную продукцию с высокой степенью надежности, которая в несколько раз превышает требования ГОСТа.

Расшифровка условного обозначения названия трансфораматора

Характеристики трансформаторов ТСЛ, область применения трансформаторов ТСЛ, сухие трансформаторы от производителя по низким ценам с доставкой. КТП, РКУ, ПКУ проектирование, монтаж, пуско-наладка.

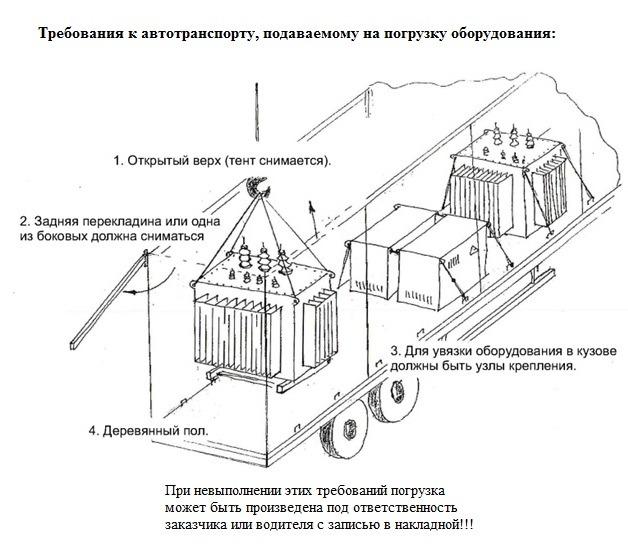

Габариты и способ упаковки
Длина
107 см
Ширина
95 см
Высота
85 см
Вес
1215 кг
